一、概述

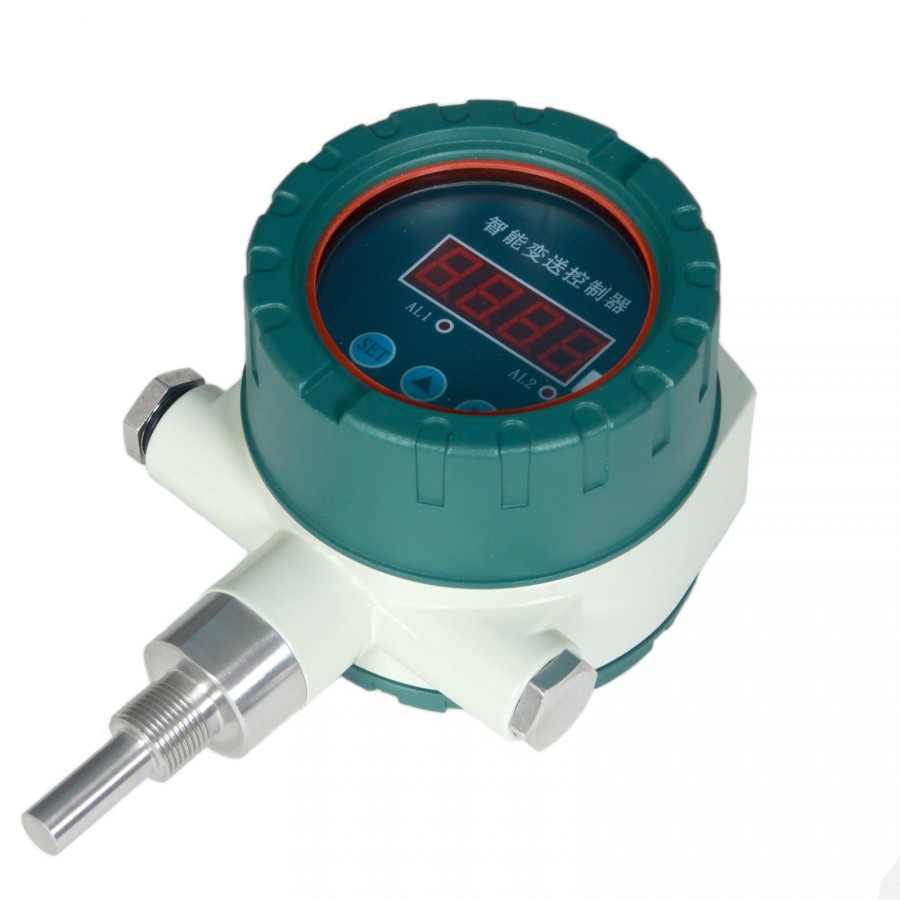

本系列溫度控制器是集溫度測量，顯示，輸出、控制于一體的智能數顯溫度測控產品。該產品為全電子結構，前端采用帶隔離膜充油壓阻式溫度傳感器，由高精度的A/D轉換，經微處理器運算處理，現場顯示，并輸出一路模擬量和四路開關量。

該智能數字溫度變送器使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的溫度進行現場測量顯示和控制

二、特點

◆4位LED數碼管顯示,無視值誤差.

◆四路控制點繼電器輸出220V3A

◆4~20mA標準信號輸出（可選）◆控制點現場設定。

◆供電電源可選24VDC 220VAC

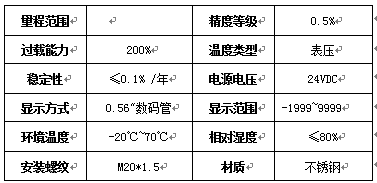

三、技術參數

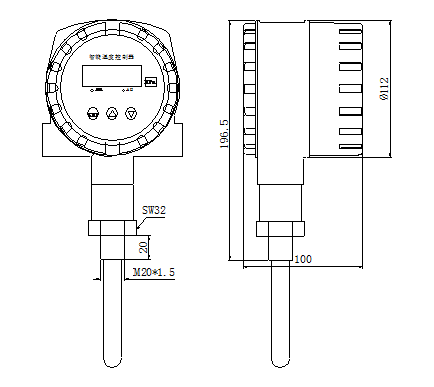

三、 外形尺寸

五、安裝

5.1機械連接

螺紋或者法蘭連接

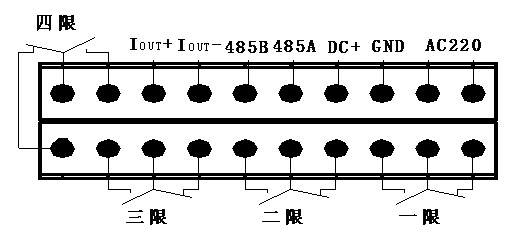

5.2電氣連接

5.2電氣連接

：開關點由吸合值和釋放值組態決定，吸合值大于釋放值時為上限報警輸出（常開功能），吸合值小于釋放值時為下限報警輸出（常閉功能）吸合值與釋放值的差值為開關點的回差。

例：要設定開關點1為上限報警輸出（常開功能）在4℃吸和，小于3.9℃斷開，；開關點2為下限報警輸出（常閉功能） 在10℃斷開，低于9.9℃吸和：

進入菜單：設定

AL1H=4.00 AL1L=3.9

AL2H=9.9 AL1L=10.00

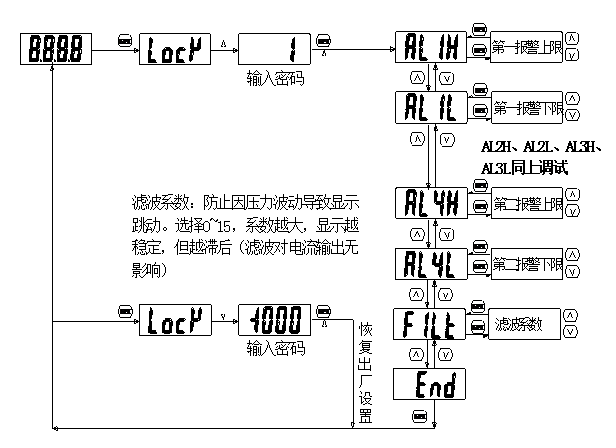

●按下“SET”鍵

●顯示“LOCK”（提示輸入密碼）

●按▲或▼鍵輸入密碼“1”，

●按下“SET”鍵確認

●按▲或▼鍵上翻或下翻進行菜單選擇（AL1H、AL1L、AL2H、

AL2L、END）

●按下“SET”鍵進入所選菜單。的吸合值到達時切換并在溫度下降到低于釋放值時回復

6.2設置開關點

AL1H此值為開關1吸合值 AL1L此值為開關1釋放值

AL2H此值為開關2吸合值 AL2L此值為開關2釋放值

AL3H此值為開關1吸合值 AL3L此值為開關1釋放值

AL4H此值為開關2吸合值 AL4L此值為開關2釋放值

END 保存退出

●按▲或▼鍵更改設置

●按下“SET”鍵確認，若需要，再用▲或▼鍵選擇其他菜單進行修改。

●修改完成后選擇“END”菜單，按“SET”鍵確認保存退出。

●若30秒無鍵按下，則自動退出設置狀態，但是不保存所修改的數據
