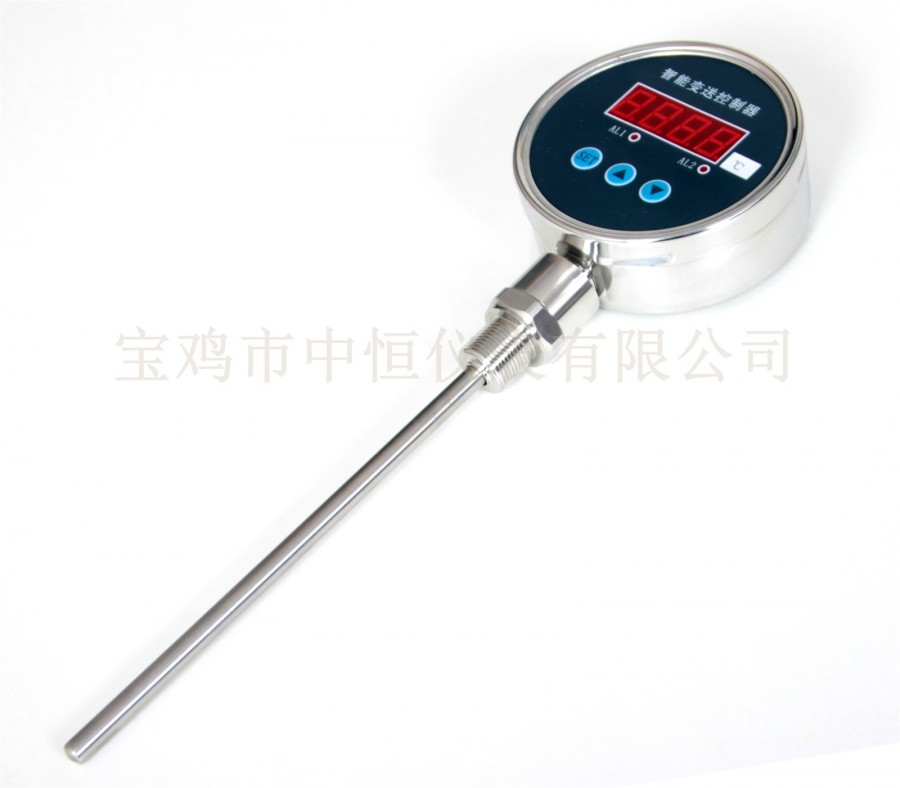

一、概述

本系列溫度控制器是集溫度測量，顯示，輸出、控制于一體的智能數顯溫度測控產品。該產品為全電子結構，前端采用帶隔離膜充油壓阻式溫度傳感器，由高精度的A/D轉換，經微處理器運算處理，現場顯示，并輸出一路模擬量和兩路開關量。

該智能溫度控制器使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的溫度進行現場測量顯示和控制

二、特點

◆100標準儀表安裝

◆4位LED數碼管顯示,無視值誤差.

◆兩路控制點繼電器輸出220V3A

◆4~20mA標準信號輸出（可選）

◆控制點現場設定。

◆供電電源可選24VDC 220VAC

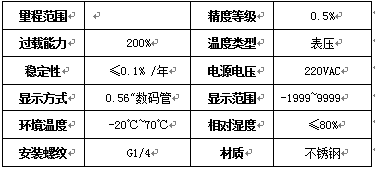

三、技術參數

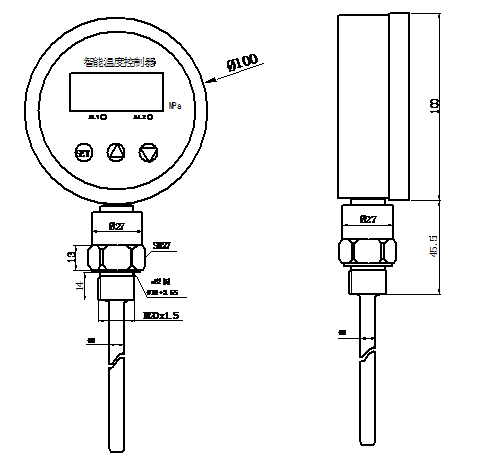

四、 外形尺寸

五、安裝

5.1機械連接：

該控制器可以通過螺紋直接安裝

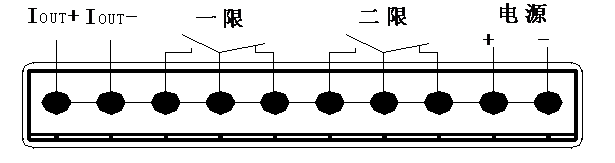

5.2電氣連接

為了防止電磁干擾的影響應注意以下事項：

●線路連接盡量短

●采用屏蔽線

●盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線

●若用微型軟管安裝，殼體必須單獨接地

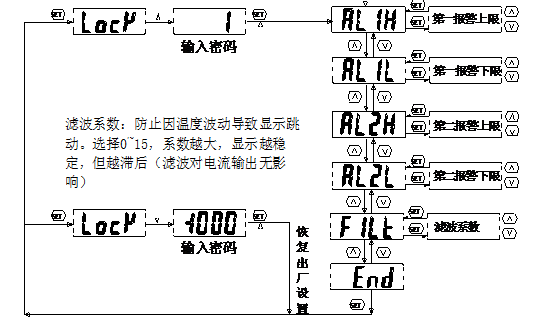

六、設置功能

注：開關點由吸合值和釋放值組態決定，吸合值大于釋放值時為上限報警輸出（常開功能），吸合值小于釋放值時為下限報警輸出（常閉功能）吸合值與釋放值的差值為開關點的回差。

例：要設定開關點1為上限報警輸出（常開功能）在4℃吸和，小于3.9℃斷開，；開關點2為下限報警輸出（常閉功能） 在10攝氏度斷開，低于9.9℃吸和：

進入菜單：設定

AL1H=4.00 AL1L=3.95

AL2H=9.95 AL1L=10.00

●按下“SET”鍵

●顯示“LOCK”（提示輸入密碼）

●按▲或▼鍵輸入密碼“1”，

●按下“SET”鍵確認

●按▲或▼鍵上翻或下翻進行菜單選擇（AL1H、AL1L、AL2H、AL2L、END）

●按下“SET”鍵進入所選菜單。

●按▲或▼鍵更改設置

●按下“SET”鍵確認，若需要，再用▲或▼鍵選擇其他

AL1AL1H此值為開關1吸合值 AL1L此值為開關1釋放值

AL2H此值為開關2吸合值 AL2L此值為開關2釋放值

END 保存退出●若30秒無鍵按下，則自動退出設置狀態，但是不保存所修改的數據
