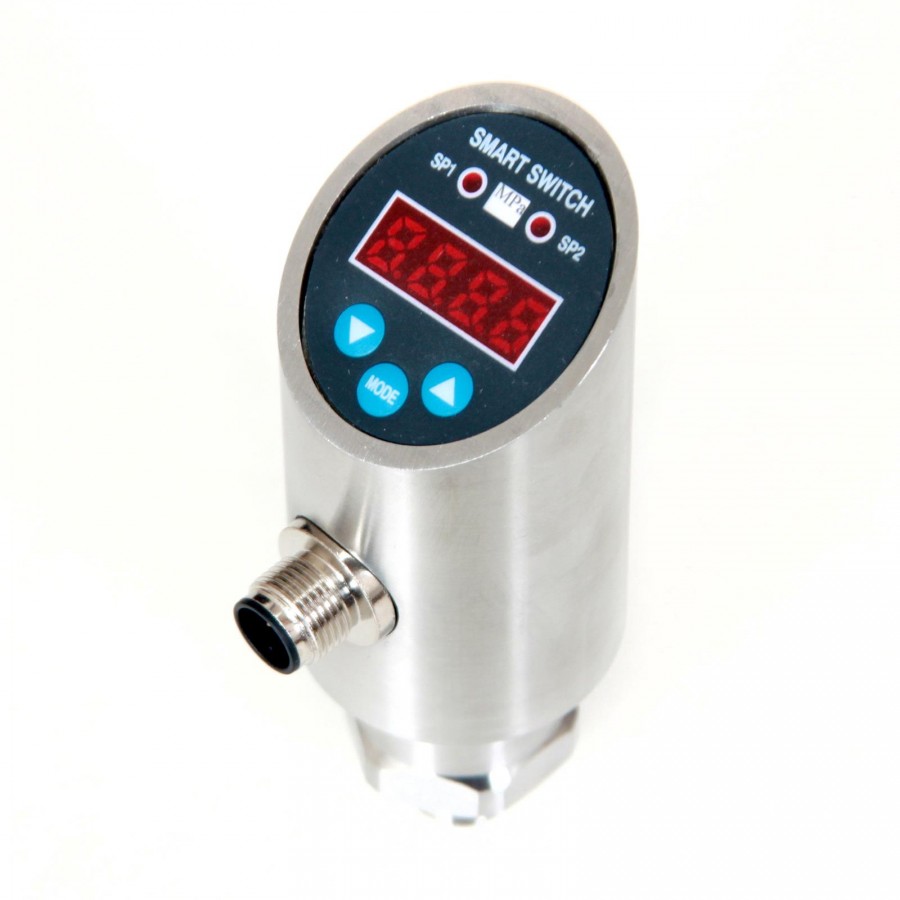

一、概述

本產品是集溫度測量，顯示，輸出、控制于一體的智能數顯溫度測控產品。該產品為全電 子結構，前端采用帶隔離膜充油壓阻式溫度傳感器或陶瓷壓阻傳感器，輸出信號由高精度，低溫漂的放大器放大處理，送入高精度的A/D轉換器，轉換成微處理器可以處理的數字信號，經過運算處理的信號控制兩路開關，對控制系統溫度進行測控。該產品使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的溫度進行測量顯示和控制。

二、特點

◆4位數字顯示當前溫度值。

◆溫度預設開關點和延滯切換輸出

◆外殼設有節點動作發光二級管，便于觀察

◆按鍵調校及現場設置各種參數，操作方便.

◆1-2路開關量輸出，帶載能力1.2A，開關量可在零點到滿度之間任意設定

◆開關有PNP型、NPN型和繼電器型三種可選，模擬量輸出（4～20mA）可選

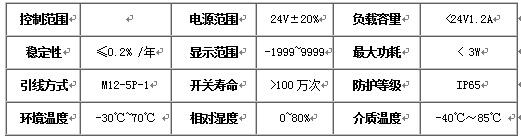

三、技術參數:

四、安裝

4.1機械連接：

本產品可以通過溫度管接頭（DIN3582外螺紋M20*1.5）（其他尺寸接頭可在訂貨時說明），直接裝在液壓管路上。在關鍵應用場合（如劇烈震動或沖擊），溫度管接頭可以通過微型軟管進行機械解耦。

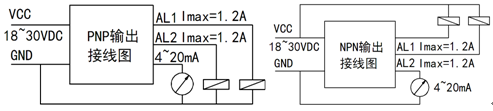

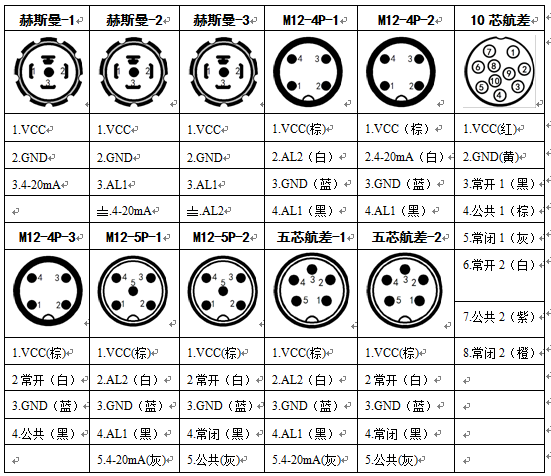

4.2電氣連接：

為了防止電磁干擾的影響應注意以下事項：

●采用屏蔽線，若用微型軟管安裝，殼體必須單獨接地

●盡量避免直接接近引起干擾的用戶裝置或電器和電子置的接線

五、外形尺寸

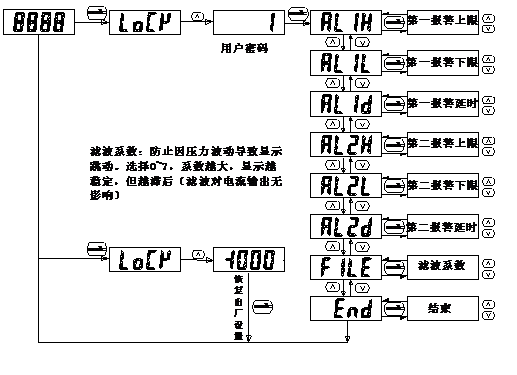

六、設置功能

6.1開關量輸出

本開關有1-2路開關量輸出。每路開關量輸出可以設定1個溫度開關點和一個開啟延時值。

相應的輸出會在開關點的吸合值到達時切換并在溫度下降到低于釋放值時回復。

6.2設置開關點

AL1H此值為開關1吸合值(溫度到達此點時吸合，指示燈亮)

AL1L此值為開關1釋放值（溫度到達此點時斷開，指示燈滅）

AL1D此值為開關1動作延時（切換前必須等待的時間秒數）

AL2H此值為開關2吸合值(溫度到達此點時吸合，指示燈亮）

AL2L此值為開關2釋放值（溫度到達此點時斷開，指示燈滅）
