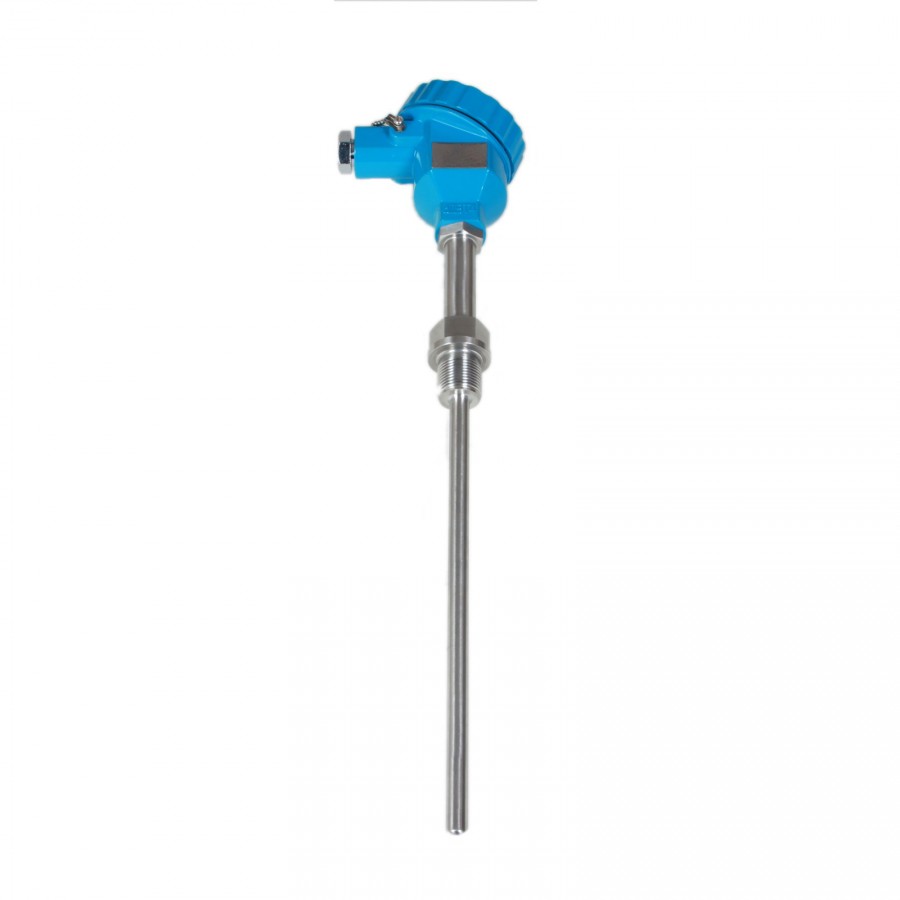

一．概述：

本系列溫度變送器由溫度傳感器和變送器模塊組成。變送器模塊安裝在溫度傳感器的頂端接線盒內，把溫度傳感器檢測到的電阻信號轉換成4-20mA電流輸出。該變送器結果簡單，安裝、使用、維修方便，是新一代溫度檢測儀表，可與調節器、記錄儀、計算機等配套使用，組成各種測量控制儀表，深受廣大設計人員和用戶的歡迎，廣泛應用于石油、化工、冶金、電站、輕工等部門。

該變送器按溫度傳感器不同，分為熱電偶和熱電阻兩種，用戶可根據使用場合和配套要求適當?shù)囊?guī)格型號。

二．特點：

· 體積小、重量輕、外形美觀、大方

· 長期穩定性好、重復性好

· 幾倍抗腐蝕、抗磨損、抗沖擊和抗振動特性

· 具有反向保護、限流保護功能

三．主要參數：

· 傳感器類型及測量范圍

熱電偶 K 0~1200℃ E 0~800℃ J 0~600℃

T 0~300℃ S 0~1600℃ B 0~200℃

熱電阻 Cu50 -50~50℃ Pt100 -200~500℃

（用戶根據需要選擇測量范圍）

· 電源電壓：12~36VDC,推薦24VDC。

· 插入深度：75mm～2500mm（用戶根據需要選擇）

· 防爆等級：dIIBT4

· 輸出信號：兩線制4~20mA,電流分辨率約1.6uA

· 限制電流：約22mA.

· 溫漂系數：<20ppm/℃或0.004%FS/1℃（基本量程）

· 工作環境：溫度-40℃~85℃，濕度<85%,干燥無腐環境

· 測量精度：0.2%FS、0.5%FS（校準基本量程）

· 電氣接口：M20*1.5（內螺紋）

· 負載電阻：RL≤50(VLOOP-12)Ω

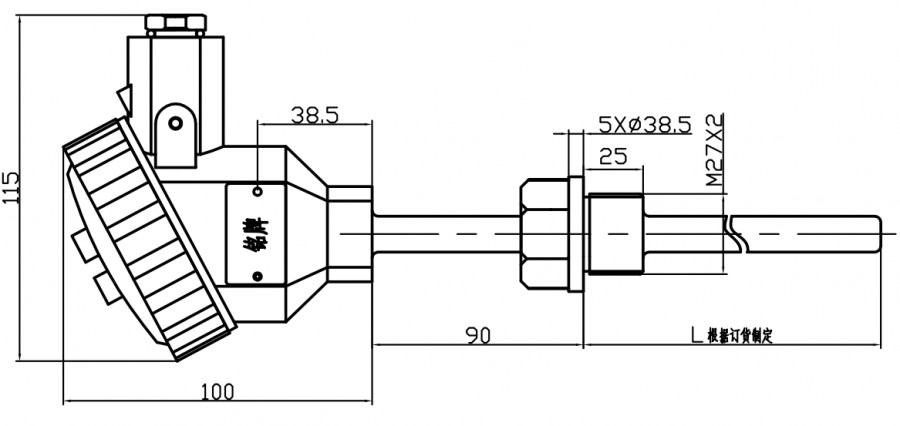

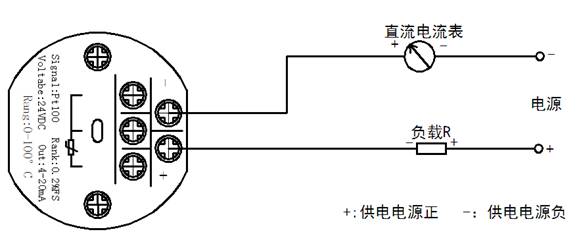

四．外形尺寸及接線圖：

五、注意事項

請按圖示接線方法正確接線。若接反，由于該變送器內部采用了保護措施，將無信號輸出。變送器接通電源即可工作，本產品屬精密的一次測量儀表，嚴禁隨意摔打，強力夾持，拆卸。儀表盡可能安裝于通風、干燥、無蝕之處。如現場環境惡劣，應采取妥善措施保護儀表。輸出異常，停機檢查，若屬產品質量問題隨保修卡和使用說明書一起返回本廠維修和退換。

注：非專業人員請勿拆開儀表線路板或更改其它裝置。如需調試請致電廠家，請求技術指導。
