BXY6001差壓液位變送器

1應用

差壓液位變送器的膜盒是用于防止管道內介質直接進入差壓變送器的壓力傳感器組件中，它與變送器之間采用硅油等填充液傳遞壓力。

BXY6001液位變送器用于測量液體、氣體或蒸汽的液位、密度、壓力、以及流量，然后將其轉變成4～20mADC HART電流信號輸出。BXY6001也可與RST375手持終端或RSM100 Modem相互通信，通過它們進行參數設定、過程監控等。BXY6001系列液位變送器的測量范圍（未遷移時）為0-1kPa～2MPa，液位法蘭的額定壓力分別為：1.6/4MPa、6.4MPa、10MPa、150psi、300psi或600psi。

2工作原理與結構

BXY6001差壓液位變送器結構上由BXY6001系列差壓變送器和經焊接安裝的液位法蘭組成。其工作原理與BXY6001系列差壓變送器相同（參見BXY6001系列差壓變送器技術規格書），只是正壓側壓力傳遞路徑略有不同：作用在高壓側的壓力，首先經液位法蘭上的膜片和填充液，再經變送器本體，最后到達測量傳感器的高壓側。

3輸入

測量參數：差壓、液位

測量范圍

下限值：-100%URL起（連續可調）

下限值：至+100%URL（連續可調）

量程

表1量程代碼與量程范圍關系對照表

表2液位法蘭與最小量程關系對照表

差壓液位變送器的最小量程應為表1和表2中最小量程的較大值。調節的量程不得小于最小量程。液位變送器的最大量程應為變送器本體最大量程與液位法蘭額定壓力兩者的最小值。

4輸出輸出信號

2線制，4～20mADC HART輸出，數字通訊，HART協議加載在4～20mADC信號上。

輸出信號極限：Imin=3.9mA，Imax=20.5mA

報警電流（模式可設置）

低報模式（最?。?.7 mA

高報模式（最大）：21 mA

不報模式（保持）：保持故障前的有效電流值

報警電流標準設置：高報模式

5響應時間

放大器部件阻尼常數為0.1s；傳感器和液位法蘭時間常數為0.2～2s，取決于量程及量程比。附加的可調時間常數為：0.1～60s。

6一般條件

6.1安裝條件

通過液位法蘭變送器可直接固定于任何位置。最佳狀態是使過程法蘭軸處于垂直狀態，位置偏差將產生可校正的零位偏移。電子表殼最大可旋轉360°，定位螺釘可將其固定于任何位置。

6.2環境條件

環境溫度

最低：取決于填充液

最高：85℃

帶液晶顯示、氟橡膠密封圈時-20～65℃

儲存溫度/運輸溫度

最低：取決于填充液

最高：85℃

相對濕度

0～100%

抗沖擊

加速度：50g

持續時間：11ms

抗震動

2g至500Hz

電磁兼容性(EMC)

見下頁表3《電磁兼容性附表》

6.3過程介質極限

介質溫度極限：-30～180℃

變送器本體壓力極限

從3.5kPa絕對壓力至額定壓力，保護壓力可大于額定壓力的1.5倍，同時加于變送器兩側。

液位法蘭額定壓力

ANSI標準 ：150psi～600psi

DIN標準： PN 1.6MPa～PN 10MPa

單向過載極限

低壓側為變送器本體額定壓力，高壓側為液位法蘭額定壓力，可能出現可修正的零點漂移。

重量：DN 50/2”約7～10kg；DN 80/3”約8～11kg；DN 4”約9～12kg。

防爆性能

NEPSI隔爆許可：Ex dⅡC T6

NEPSI本安許可：Ex iaⅡC T4

允許使用溫度為：-40℃～65℃

6.4電源及負載條件

電源電壓為24V

R≤(Us-12V)/Imax kΩ

其中Imax=23 mA

最大電源電壓：42VDC

最小電源電壓：12VDC，15VDC（背光液晶顯示）

數字通訊負載范圍：230～600Ω

材質

測量膜盒：不銹鋼316L

膜片： 不銹鋼316L、哈氏合金C、鉭膜片、FEP、PFA、PTFE覆膜

過程法蘭：不銹鋼304

填充液： 硅油、植物油

密封圈： 丁腈橡膠（NBR）、氟橡膠（FKM）、

聚四氟乙烯（PTFE）

變送器外殼：鋁合金材質，外表噴涂環氧樹脂

外殼密封圈：丁腈橡膠（NBR）

銘牌： 不銹鋼304

電氣連接

M20X1.5電纜密封扣，接線端子適用于0.5～2.5mm2的導線。

過程連接

變送器低壓側有UNF 7/16``內螺紋。變送器高壓側的液位法蘭符合ANSI標準或DIN標準?？芍苯影惭b，參加尺寸圖。

外殼防護等級

IP67

表3電磁兼容性附表

注：（1）A性能等級說明：測試時，在技術規范極限內性能正常。

（2）B性能等級說明：測試時，功能或性能暫時降低或喪失，但能自行恢復，實際運行狀況、存儲及其數據不改變。

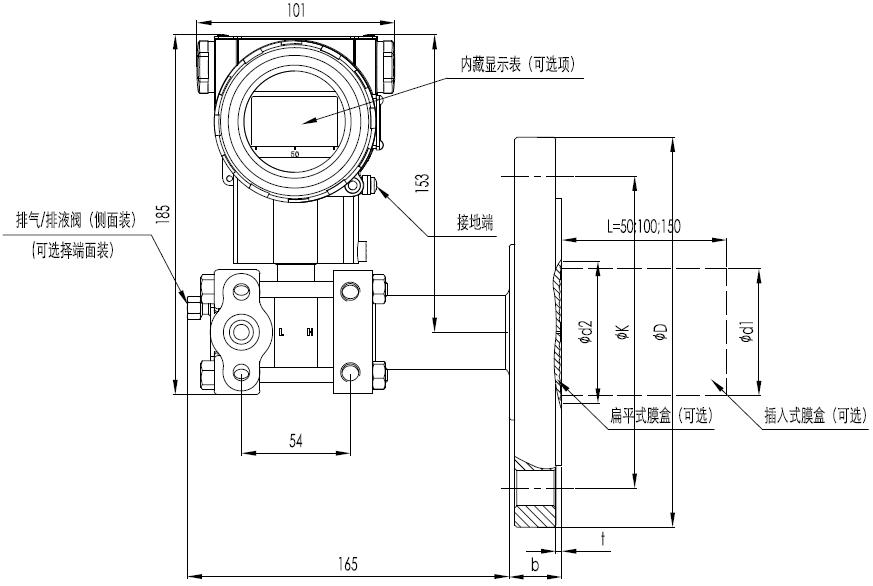

外形尺寸 單位

表4液位法蘭結構尺寸表

注：用戶可選配安裝螺栓、螺母。

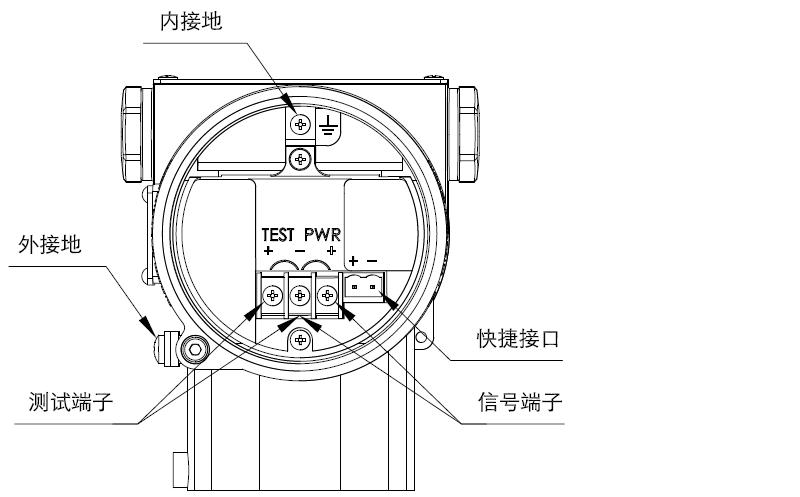

7電氣連接圖

注：快捷接口功能等同于信號端子。

8低壓端過程連接說明
