	ZHM5004
	產品編碼
	產品概述
	數碼清晰顯示流量百分比微電腦控制操作簡便高靈敏度無可動部件,免維護
	產品報價產品咨詢未開通商城

產品介紹

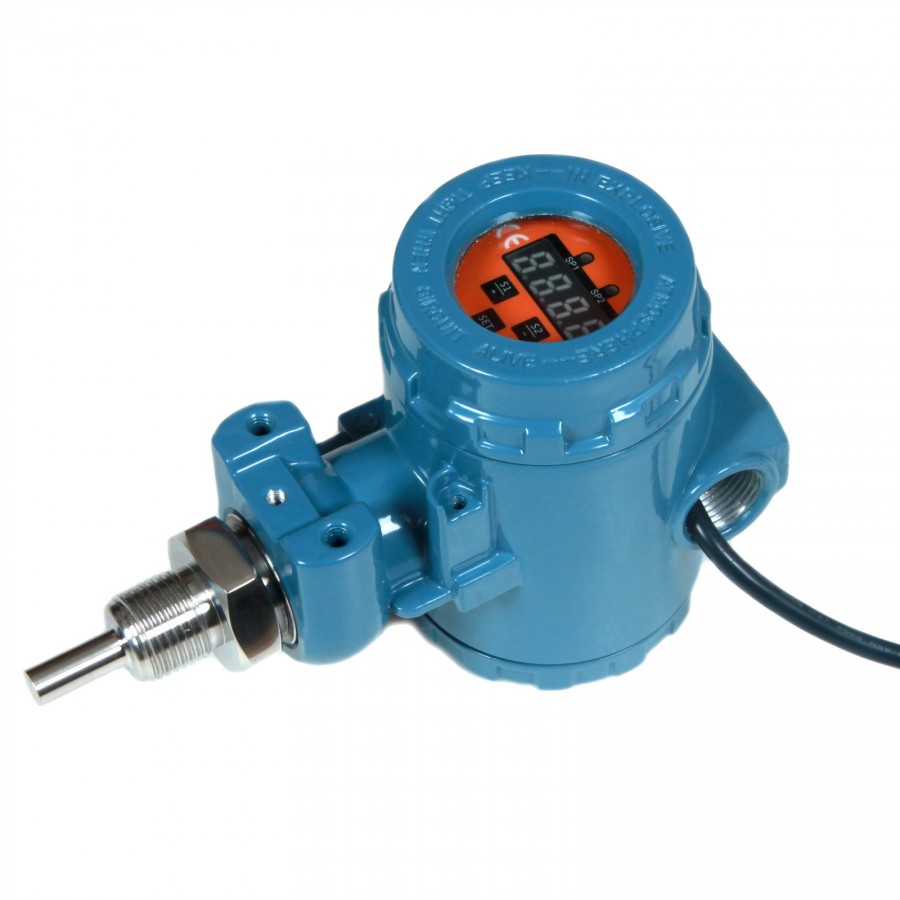

熱式流量開關采用了廣泛應用于航空和汽車上的精密電子元器件，可靠穩定的電路設計，使流量信號更加精準和穩定，目前已廣泛運用于鋼鐵、冶金、制藥、化工等行業.

ZH- L2 型熱式流量開關是 ZH-L1 型的升級版，不僅在流量開關探頭信號處理方面有了更為突出的改進，而且使得 HL-L2 軟件操作和控制功能更為強大；操作簡單，安裝方便。

ZH -L2 熱式流量開關測量原理與 ZH-L1 相同，也是基于熱交換原理設計，探頭內置發熱模塊以及感熱模塊,發熱模塊的熱消散與被測流體的流速密切相關，如果管道內沒有介質流動，感熱電路接收到的信號是一個固定值；而當流體介質流過探頭時,感熱電路所接收到的信號隨介質的流速變化而變化，感熱電路將發熱模塊與感熱模塊的溫差信號轉化成電信號，處理器再將其轉換成 PNP/NPN/4～20mA/繼電器等信號輸出。

氣液兩用,可用于氣體和液壓系統、循環水、切削液及潤滑油的斷流監測、以及泵的空轉保護。

測量介質范圍	水:3～300cm/s;			顯示	七段 LED 數碼顯示
	氣:200～3000cm/s			消耗電流	<80mA
	氣:200～3000cm/s				<80mA
	油:3～300cm/s			設定方式	按鍵設定
開關精度	±1～ ±10cm/s			響應時間	2(2～10)s
預熱時間	開機后 3 分鐘			負載	電流:250mA
工作壓力	100Bar				繼電器:30VDC/5A,85～265VAC/5A
介質溫度	- 20℃ ～80℃				120～370VDC/5A
工藝連接件	G1/2,G1/4 外螺紋			介質溫度最大變化率 300K/min
	M18×1 .5 內螺紋			電氣保護	反向/過載/短路
	M18×1 .5 內螺紋				反向/過載/短路
輸出信號	PNP/NPN/繼電器/4～20mA			防護等級	IP67
電源	、～	、	～	接線方式	標準 M12 接插件
	24VDC 85 265VAC 120 370VDC				探頭:ANSI316L
傳感器長度	15mm、20mm、30mm、40mm、60mm			材質	探頭:ANSI316L
					本體:ANSI316L
