一、 概述

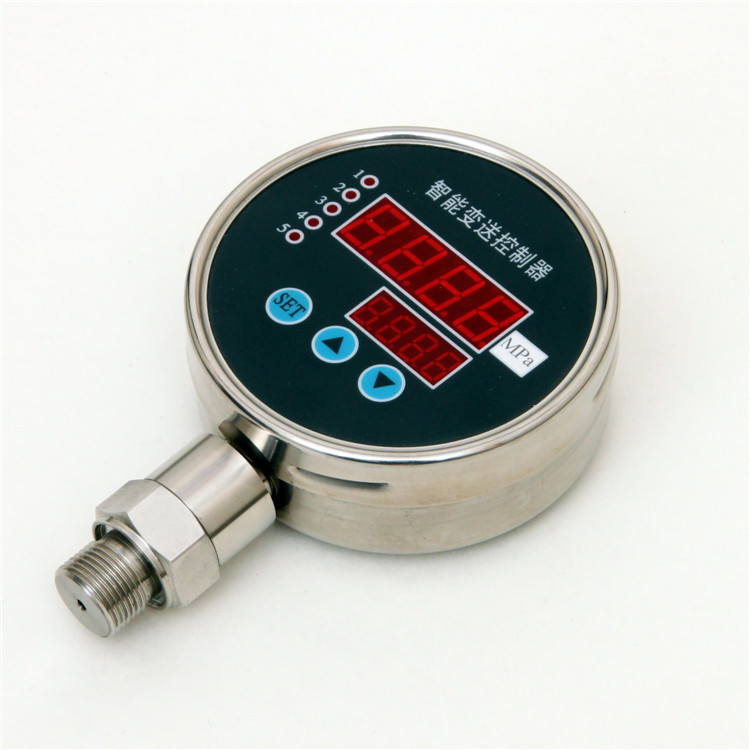

本系列壓力變送控制器是集壓力測量，顯示，輸出、控制于一體的智能數顯壓力測控產品。該產品為全電子結構，前端采用帶隔離膜充油壓阻式壓力傳感器，由高精度的A/D轉換，經微處理器運算處理，現場顯示，并輸出一路模擬量和五路開關量。

該壓力控制器使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行現場測量顯示和控制

二、 特點

· 提供恒壓恒流激勵，可接多種類型傳感器（擴散硅、陶瓷電容、陶瓷壓阻……）

· 輸出多種標準模擬信號(0/4~10/20mADC 0/1~5/10VDC)

· 可進行四位壓力值顯示，四位狀態參數顯示并輸出標準模擬信號

· 按鍵調校及現場設置各種參數，操作方便

· 多種供電方式可供選擇（24VDC, 220VAC,220VDC）

· 1～±5路繼電器輸出

· 超小溫度漂移

· 適用Φ100標準壓力表外形

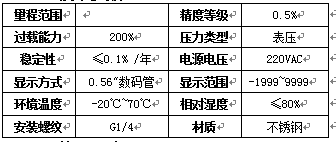

三、技術參數

四、外形尺寸

五、安裝

5.1機械連接：

本產品可以通過壓力管接頭(M20*1.5)（其他尺寸接頭可在訂貨時說明）直接裝在液壓管路上。在關鍵應用場合（如劇烈震動或沖擊），壓力管接頭可以通過微型軟管進行機械解耦。

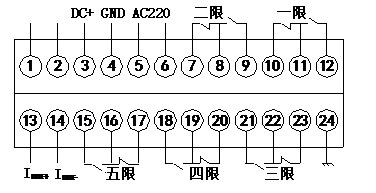

5.2電氣連接

為了防止電磁干擾的影響應注意以下事項：

●線路連接盡量短，采用屏蔽線

●盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線

●若用微型軟管安裝，殼體必須單獨接地

六、設置功能

6.1輸出

例：要設定繼電器1為上限報警輸出（常開功能）在4Mpa吸和，小于3.95Mpa斷開，；繼電器2為下限報警輸出（常閉功能） 在10Mpa斷開，低于9.95Mpa吸和：

進入菜單：設定

AL1H=4.00 AL1L=3.95

AL2H=9.95 AL2L=10.00

●按下“SET”鍵

●顯示“LOCK” （提示輸入密碼）

●按▲或▼鍵輸入密碼“1”，

●按下“SET”鍵確認

●按▲或▼鍵上翻或下翻進行菜單選擇（AL1H、AL1L、AL2H、AL2L、、、、、）

●按下“SET”鍵進入所選菜單。

●按▲或▼鍵更改設置

●按下“SET”鍵確認，若需要，再用▲或▼鍵選擇其他菜單進行修改。

●修改完成后按“SET”鍵確認保存退出
