一、 概述

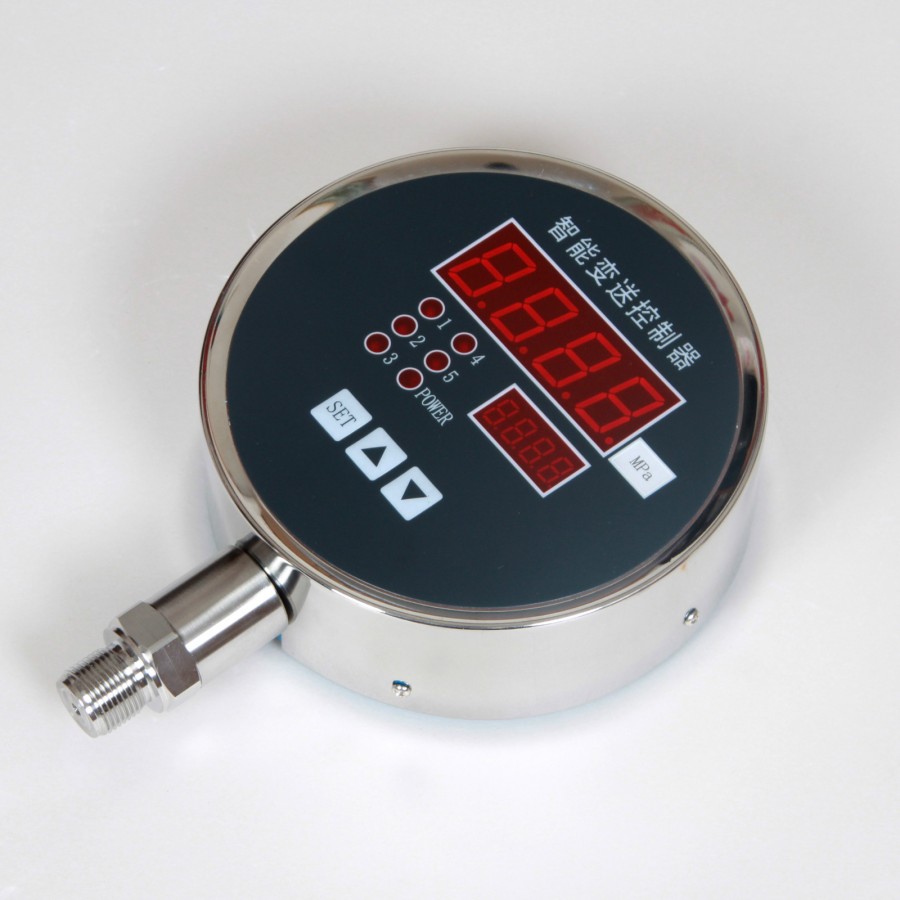

本系列壓力變送控制器是集壓力測量，顯示，輸出、控制于一體的智能數顯壓力測控產品。該產品為全電子結構，前端采用帶隔離膜充油壓阻式壓力傳感器，由高精度的A/D轉換，經微處理器運算處理，現場顯示，并輸出一路模擬量和1~5路開關量。

該壓力變送控制器使用靈活，操作簡單，調試容易，安全可靠。廣泛應用于水電，自來水，石油，化工，機械，液壓等行業，對流體介質的壓力進行現場測量顯示和控制

二、 特點

· 提供恒壓恒流激勵，可接多種類型傳感器（擴散硅、陶瓷電容、陶瓷壓阻……）

· 輸出多種標準模擬信號(0/4~10/20mADC 0/1~5/10VDC)

· 可進行四位壓力值顯示，四位狀態參數顯示并輸出標準模擬信號

· 按鍵調校及現場設置各種參數，操作方便

· 多種供電方式可供選擇（24VDC, 220VAC,220VDC）

· 1～5路繼電器輸出

· 超小溫度漂移

· 適用Φ150標準壓力表外形

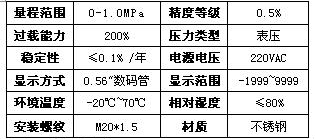

三、技術參數

四、外形尺寸

.1機械連接：

該壓力變送控制器可以通過壓力管接頭(M20*1.5)

（其他尺寸接頭可在訂貨時說明）直接裝在液壓管路上。在關鍵應用場合（如劇烈震動或沖擊），壓力管接頭可以通過微型軟管進行機械解耦。

注:量程小于100KPa時必須垂直安裝.

為了防止電磁干擾的影響應注意以下事項：

●線路連接盡量短，采用屏蔽線

●盡量避免直接接近引起干擾的用戶裝置或電器和電子裝置的接線

●若用微型軟管安裝，殼體必須單獨接地
