BXY6002-表壓變送器

BXY6003-絕壓變送器

BXY6002/3-表壓/絕壓變送器用于測量液體、氣體或蒸汽的液位、密度、壓力，然后將其轉變成4～20mADC HART電流信號輸出。BXY6002/3也可與RST375手持終端或RSM100 Modem相互通信，通過它們進行參數設定、過程監控等。

標準規格

（以標準零點為基準調校量程，不銹鋼316L膜片，填充液為硅油）

1性能規格

調量程的參考精度

（包括從零點開始的線性、回差和重復性）

±0.075%

若TD>10 (TD=最大量程/調節量程)，則為：

±(0.0075×TD)%

環境溫度影響

量程代碼	-20℃～65℃總影響量
B/L	±(0.30×TD+0.20)%×Span
其它	±(0.20×TD+0.10)%×Span
量程代碼	-40℃～-20℃和65℃～85℃總影響量
B/L	±(0.30×TD+0.20)%×Span
其它	±(0.20×TD+0.10)%×Span

過范圍影響：±0.075%×Span

長期穩定性

量程代碼	影響量
B/L	±0.2%×Span/1年
其它	±0.1%×Span/1年

電源影響

±0.001% /10V (12～42V DC)，可忽略不計

2功能規格

量程和范圍(BXY6002-表壓)

量程/范圍		kPa	bar
B	量程	0.6～6	6～60mbar
B	范圍	-6～6	-60～60mbar
C	量程	2～40	0.02～0.4
C	范圍	-40～40	-0.4～0.4
D	量程	2.5～250	0.025～2.5
D	范圍	-100～250	-1～2.5
F	量程	30～3000	0.3～30
F	范圍	-100～3000	-1～30
G	量程	0.1～10MPa	1～100
G	范圍	-0.1～10MPa	-1～100
H	量程	0.21～21 MPa	2.1～210
H	范圍	-0.1～21 MPa	-1～210
I	量程	0.4～40 MPa	4～400
I	范圍	-0.1～40 MPa	-1～400
J	量程	0.6～60 MPa	6～600
J	范圍	-0.1～60 MPa	-1～600

量程和范圍(BXY6003-絕壓)

量程/范圍		kPa	bar
L	量程	2～40	0.02～0.4
L	范圍	0～40	0～0.4
M	量程	2.5～250	0.025～2.5
M	范圍	0～250	0～2.5
O	量程	30～3000	0.3～30
O	范圍	0～3000	0～30

量程限

在量程的上下限范圍內，可以任意調整。建議選擇量程比盡可能低的量程代碼，以優化性能特征。

零點設置

零點和量程可以調節到表中測量范圍內的任何值，只要：標定量程≥最小量程

安裝位置影響

與膜片面平行方向的安裝位置變化不會造成零漂影響，若安裝位置與膜片面超過90°的變化，量程C有<0.25kPa范圍內的零位漂移，其它量程有<0.15kPa范圍內的零位影響，均可以通過調節調零校正。無量程影響。

輸出

2線制，4～20mADC，可選HART輸出數字通訊，可選擇線性或平方根輸出。

輸出信號極限：Imin=3.9mA，Imax=20.5mA

報警電流

低報模式（最?。?.7 mA

高報模式（最大）：21 mA

不報模式（保持）：保持故障前的有效電流值

報警電流標準設置：高報模式

響應時間

放大器部件阻尼常數為0.1s；傳感器時間常數為0.1～1.6s，取決于量程及量程比。附加的可調時間常數為：0.1～60s。

預熱時間： < 15s

環境溫度

-40～85℃

帶液晶顯示、氟橡膠密封圈時-20～65℃

儲存溫度/運輸溫度

-50～85℃

帶液晶顯示時：-40～85℃

壓力極限

從真空至最大量程。

過載極限：

量程	6kPa (B)	40kPa (C/L)	250kPa (D/M)	3MPa (F/O)
過載極限	0.2MPa	1MPa	4MPa	16MPa
量程	10MPa (G)	21MPa (H)	40MPa (I)	60MPa (K)
過載極限	20MPa	50MPa	50MPa	70MPa

電磁兼容性(EMC)

見下頁《電磁兼容性附表》

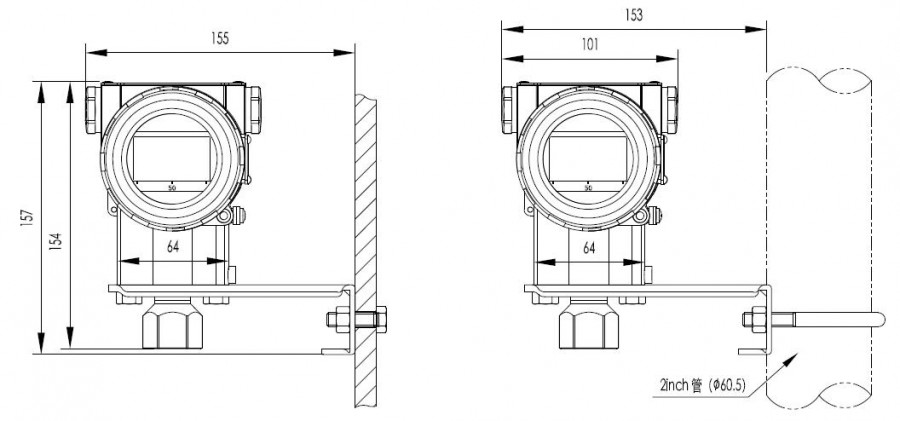

3安裝

電源及負載條件

電源電壓為24V，R≤(Us-12V)/Imax kΩ

其中Imax=23 mA

最大電源電壓：42VDC

最小電源電壓：12VDC，15VDC（背光液晶顯示）

數字通訊負載范圍：230～600Ω

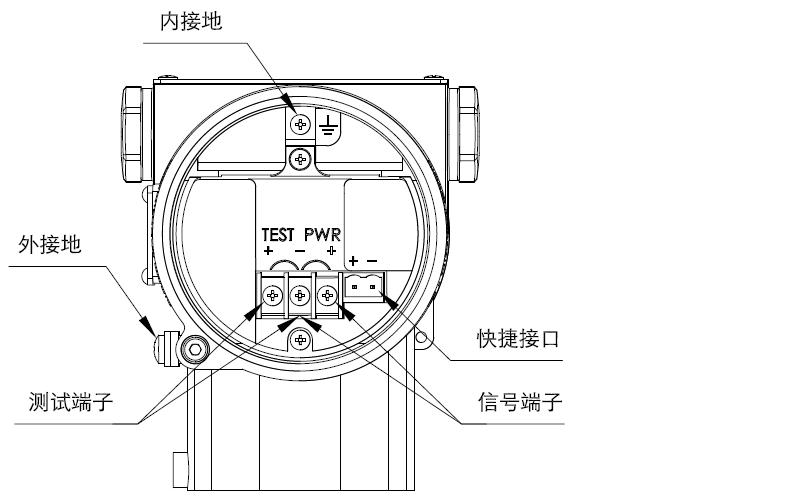

電氣連接

M20X1.5電纜密封扣，接線端子適用于0.5～2.5mm2的導線。

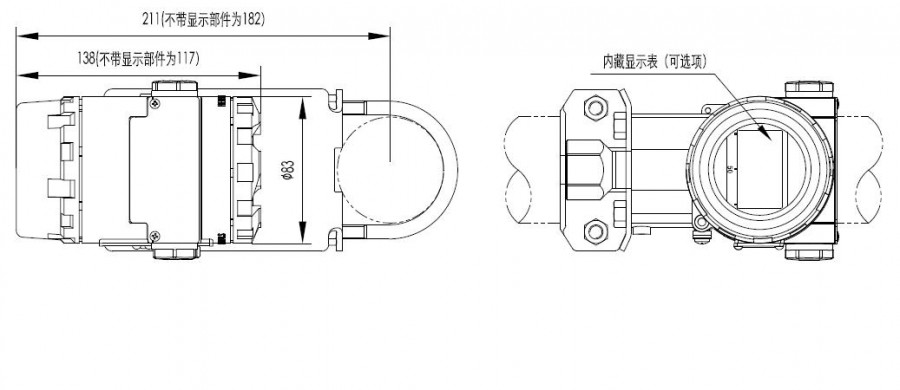

過程連接

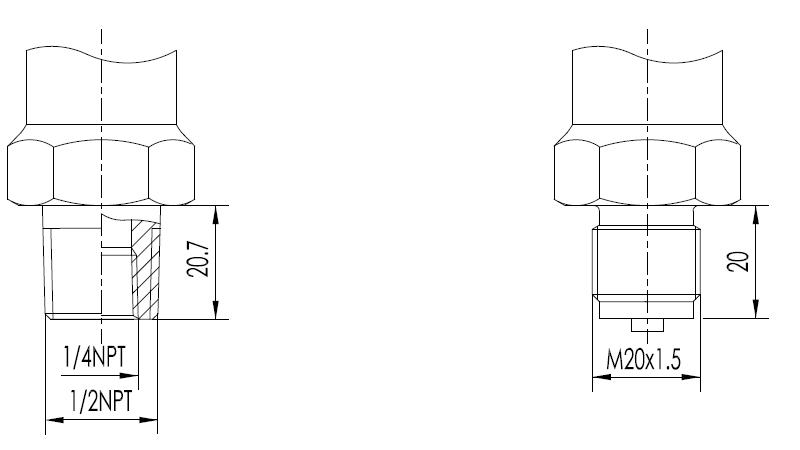

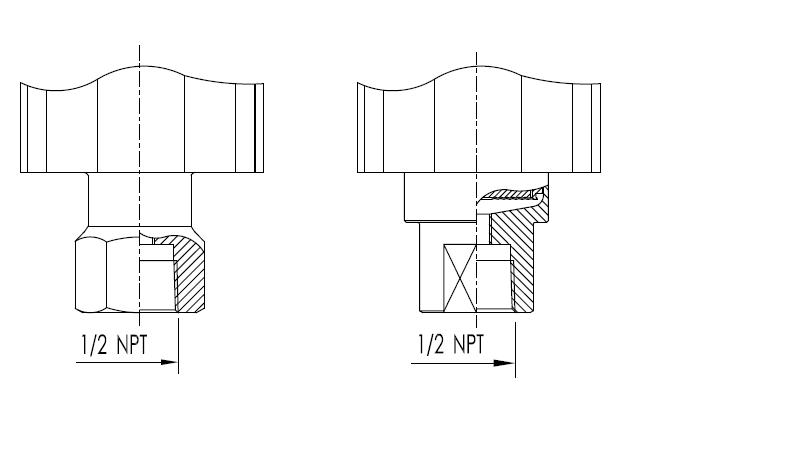

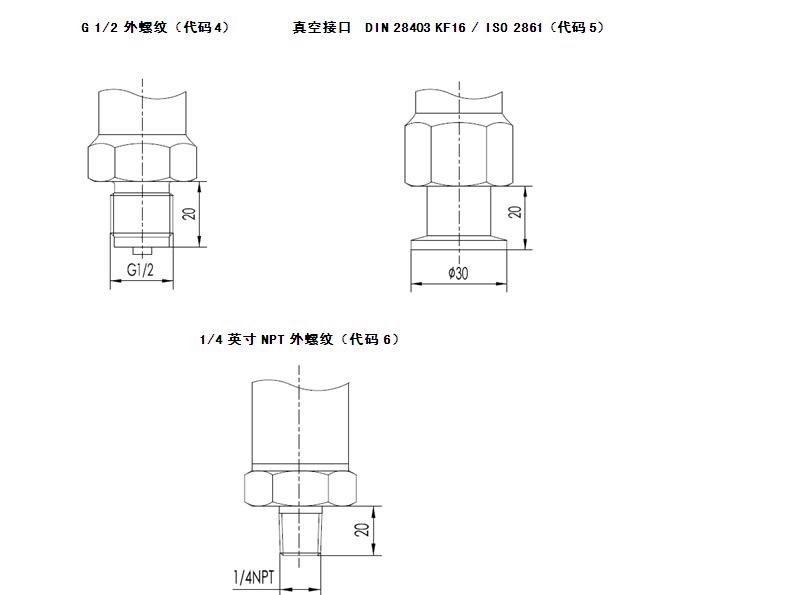

標準過程連接：NPT 1/2內螺紋，可轉成NPT 1/2、G1/2以及M20x1.5的外螺紋、KF16真空接口。

4物理規格

材質

膜片：不銹鋼316L、哈氏合金C

過程連接：不銹鋼316L

填充液：硅油

變送器外殼：鋁合金材質，外表噴涂環氧樹脂

外殼密封圈：丁腈橡膠（NBR）

銘牌：不銹鋼304

重量

1.6kg（無：液晶顯示、安裝支架、過程連接）

外殼防護等級

IP67

電磁兼容性附表

序號	測試項目	基本標準	測試條件	性能等級
1	輻射干擾（外殼）	GB/T 9254-2008表5	30MHz～1000MHz	合格
2	傳導干擾（直流電源端口）	GB/T 9254-2008表1	0.15MHz～30MHz	合格
3	靜電放電(ESD)抗擾度	GB/T 17626.2-2006	4kV(觸點) 8kV(空氣)	B
4	射頻電磁場抗擾度	GB/T 17626.3-2006	10V/m (80MHz～1GHz)	A
5	工頻磁場抗擾度	GB/T 17626.8-2006	30A/m	A
6	電快速瞬變脈沖群抗擾度	GB/T 17626.4-2008	2kV(5/50ns,5kHz)	B
7	浪涌抗擾度	GB/T 17626.5-2008	1kV（線線之間） 2kV（線地之間）(1.2us/50us)	B
8	射頻場感應的傳導干擾抗擾度	GB/T 17626.6-2008	3V (150KHz～80MHz)	A
