	BXY6001差壓變送器
	產品編碼
	產品概述

	產品報價產品咨詢未開通商城

產品介紹

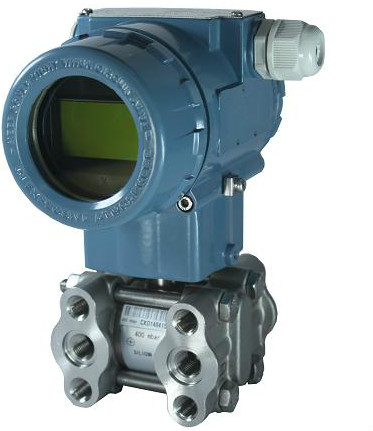

BXY6001-差壓變送器

BXY6001差壓變送器用于測量液體、氣體或蒸汽的液位、密度、壓力、以及流量，然后將其轉變成4～20mADC HART電流信號輸出。BXY6001也可與RST375手持終端或RSM100 Modem相互通信，進行參數設定、過程監控等。

標準規格

（以標準零點為基準調校量程，不銹鋼316L膜片，填充液為硅油）

1性能規格

調量程的參考精度

（包括從零點開始的線性、回差和重復性）

±0.075%

若TD>10 (TD=最大量程/調節量程)則為：

±(0.0075×TD)%

平方根輸出精度為以上線性參考精度的1.5倍

環境溫度影響

量程代碼	-20℃～65℃總影響量
A	±(0.45×TD+0.25)%×Span
B	±(0.30×TD+0.20)%×Span
C/D/E	±(0.20×TD+0.10)%×Span
量程代碼	-40℃～-20℃和65℃～85℃總影響量
A	±(0.45×TD+0.25)%×Span
B	±(0.30×TD+0.20)%×Span
C/D/E	±(0.20×TD+0.10)%×Span

過范圍影響：±0.075%×Span

靜壓影響

量程代碼	影響量
A	±(0.15%URL+0.10%Span)/4MPa
B	±(0.10%URL+0.075%Span)/16MPa
C/D/E	±(0.05%URL+0.05%Span)/16MPa

過壓影響

量程代碼	影響量
A	±0.2%×Span/4MPa
B	±0.2%×Span/16MPa
C/D/E	±0.1%×Span/16MPa

長期穩定性

量程代碼	影響量
A	±0.5%×Span/1年
B	±0.2%×Span/1年
C/D/E	±0.1%×Span/1年

電源影響:±0.001% /10V (12～42V DC)，可忽略不計。

2功能規格

量程和范圍

量程/ 范圍		kPa	mbar
A	量程	0.1～1	1～10
A	范圍	-1～1	-10～10
B	量程	0.2～6	2～60
B	范圍	-6～6	-60～60
C	量程	0.4～40	4～400
C	范圍	-40～40	-400～400
D	量程	2.5～250	25～2500
D	范圍	-250～250	-2500～2500
E	量程	20～2000	0.2～20 bar
E	范圍	-500～2000	-5～20bar

量程限

在量程的上下限范圍內，可以任意調整。

建議選擇量程比盡可能低的量程代碼，以優化性能特征。

零點設置

零點和量程可以調節到表中測量范圍內的任何值，只要：標定量程≥最小量程

安裝位置影響

與膜片面平行方向的安裝位置變化不會造成零漂影響，若安裝位置與膜片面超過90°的變化，會發生<0.4kPa范圍內的零位影響，可以通過調節調零校正。無量程影響。

輸出

2線制，4～20mADC，可選HART輸出數字通訊，可選擇線性或平方根輸出。

輸出信號極限：Imin=3.9mA，Imax=20.5mA

報警電流

低報模式（最?。?.7 mA

高報模式（最大）：21 mA

不報模式（保持）：保持故障前的有效電流值

報警電流標準設置：高報模式

響應時間

放大器部件阻尼常數為0.1s；傳感器時間常數為0.1～1.6s，取決于量程及量程比。附加的可調時間常數為：0.1～60s。

對非線性輸出（如平方根功能）的影響取決于該功能，并可據此計算。

預熱時間： < 15s

環境溫度

-40～85℃

帶液晶顯示、氟橡膠密封圈時-20～65℃

儲存溫度/運輸溫度

-50～85℃；帶液晶顯示時：-40～85℃

工作壓力

額定工作壓力分為：16MPa、25MPa、40MPa三檔

靜壓極限

從3.5kPa絕對壓力至額定壓力，保護壓力可大于額定壓力的1.5倍，同時加于變送器兩側。

單向過載極限：單向過載可達額定壓力

電磁兼容性(EMC)

見下頁《電磁兼容性附表》

3安裝

電源及負載條件

電源電壓為24V，R≤(Us-12V)/Imax kΩ

其中Imax=23 mA

最大電源電壓：42VDC

最小電源電壓：12VDC，15VDC（背光液晶顯示）

數字通訊負載范圍：250～600Ω

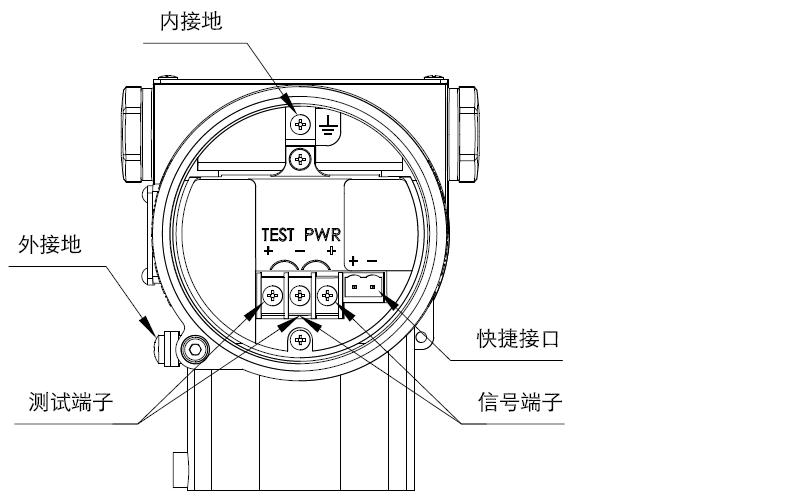

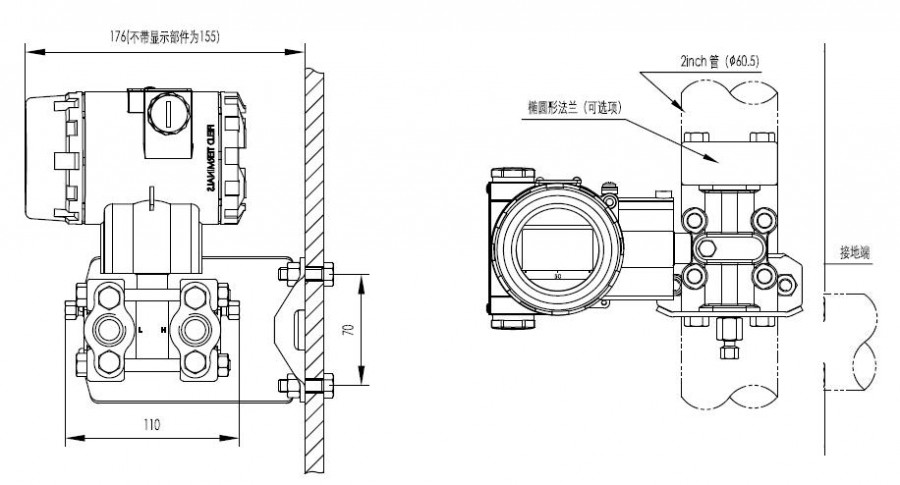

電氣連接

M20X1.5電纜密封扣，接線端子適用于0.5～2.5mm2的導線。

過程連接

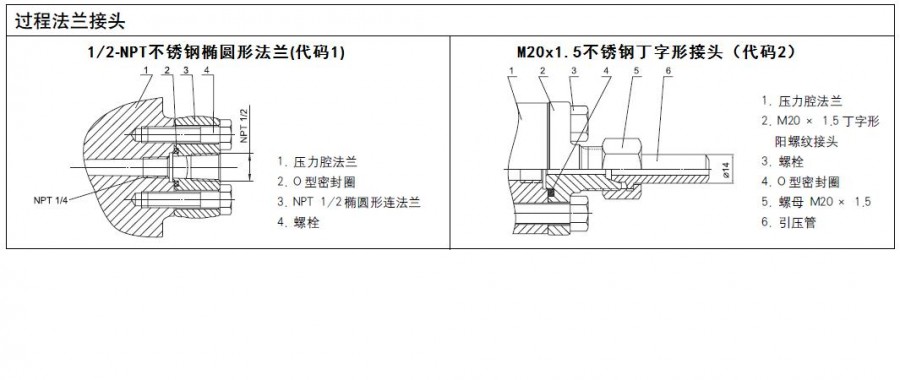

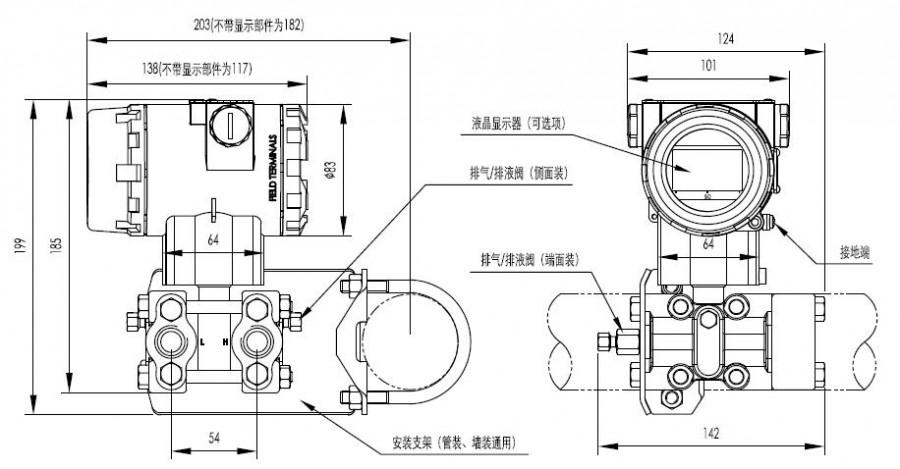

過程連接法蘭的兩端面有NPT 1/4和UNF 7/16``內螺紋。

4物理規格

材質

測量膜盒：不銹鋼316L

膜片：不銹鋼316L、哈氏合金C

過程法蘭：不銹鋼304

螺母及螺栓：不銹鋼（A4）

填充液：硅油

密封圈：丁腈橡膠（NBR）、氟橡膠（FKM）、

聚四氟乙烯（PTFE）

變送器外殼：鋁合金材質，外表噴涂環氧樹脂

外殼密封圈：丁腈橡膠（NBR）

銘牌：不銹鋼304

重量：3.3kg（無：液晶顯示、安裝支架、過程連接）

外殼防護等級：IP67

序號	測試項目	基本標準	測試條件	性能等級
1	輻射干擾（外殼）	GB/T 9254-2008表5	30MHz～1000MHz	合格
2	傳導干擾（直流電源端口）	GB/T 9254-2008表1	0.15MHz～30MHz	合格
3	靜電放電(ESD)抗擾度	GB/T 17626.2-2006	4kV(觸點) 8kV(空氣)	B
4	射頻電磁場抗擾度	GB/T 17626.3-2006	10V/m (80MHz～1GHz)	A
5	工頻磁場抗擾度	GB/T 17626.8-2006	30A/m	A
6	電快速瞬變脈沖群抗擾度	GB/T 17626.4-2008	2kV(5/50ns,5kHz)	B
7	浪涌抗擾度	GB/T 17626.5-2008	1kV（線線之間） 2kV（線地之間）(1.2us/50us)	B
8	射頻場感應的傳導干擾抗擾度	GB/T 17626.6-2008	3V(150KHz～80MHz)	A
