BXY6001差壓遠傳變送器

1應用

差壓遠傳變送器的膜盒是用于防止管道內介質直接進入差壓變送器的壓力傳感器組件中，它與變送器之間采用硅油等填充液傳遞壓力。

BXY6001差壓遠傳變送器用于測量液體、氣體或蒸汽的液位、密度、壓力、以及流量，然后將其轉變成4～20mADC HART電流信號輸出。BXY6001也可與RST375手持終端或RSM100 Modem相互通信，通過它們進行參數設定、過程監控等。BXY6001差壓遠傳變送器的測量范圍（未遷移時）為0-1kPa～2MPa，遠傳法蘭的額定壓力分別為：1.6/4MPa、6.4MPa、10MPa、150psi、300psi或600psi。

2工作原理

BXY6001差壓遠傳變送器結構上由BXY6001系列差壓變送器和經焊接安裝的帶毛細管遠傳法蘭組成。其工作原理與BXY6001系列差壓變送器相同（參見BXY6001系列差壓變送器技術規格書），只是壓力傳遞路徑略有不同：作用在遠傳法蘭側的壓力，首先經遠傳法蘭上的膜片和填充液，再經毛細管，最后到達測量傳感器相應的正負側。

3輸入

測量參數：差壓、液位

測量范圍

下限值：-100%URL起（連續可調）

上限值：至+100%URL（連續可調）

量程

表1量程代碼與量程范圍關系對照表

表2遠傳法蘭與最小量程關系對照表

遠傳變送器的最小量程應為表1和表2中最小量程的較大值。調節的量程不得小于最小量程。遠傳變送器的最大量程應為變送器本體最大量程與液位法蘭額定壓力兩者的最小值。

4輸出

輸出信號

2線制，4～20mADC HART輸出，數字通訊，HART協議加載在4～20mADC信號上。

輸出信號極限：Imin=3.9mA，Imax=20.5mA

報警電流（模式可設置）

低報模式（最小）：3.7 mA

高報模式（最大）：21 mA

不報模式（保持）：保持故障前的有效電流值

報警電流標準設置：高報模式

5響應時間

放大器部件阻尼常數為0.1s；傳感器和遠傳法蘭時間常數為0.2～6s，取決于傳感器的量程、量程比，毛細管的長度，以及填充液的粘度。附加的可調時間常數為：0.1～60s。

6一般條件

6.1安裝條件

變送器本體可直接固定于任何位置。最佳狀態是使過程法蘭軸處于垂直狀態，位置偏差將產生可校正的零位偏移。電子表殼最大可旋轉360°，定位螺釘可將其固定于任何位置。

遠傳法蘭與符合ANSI/DIN標準的配套法蘭相連接，該配套法蘭應配有軟性墊片和安裝固定的螺栓、螺母（用戶可選配安裝螺栓、螺母）。

對于雙邊法蘭遠傳變送器，毛細管部件和遠傳法蘭應僅可能安裝在相同的環境溫度中。毛細管的最小彎曲半徑為75mm，嚴禁纏繞！

6.2環境條件

環境溫度

最低：取決于填充液

最高：85℃

帶液晶顯示、氟橡膠密封圈時-20～65℃

儲存溫度/運輸溫度

最低：取決于填充液

最高：85℃

相對濕度：0～100%

抗沖擊

加速度：50g

持續時間：11ms

抗震動

2g至500Hz

電磁兼容性(EMC)

見下頁表4《電磁兼容性附表》

6.3過程介質極限

溫度極限

介質溫度：-30～400℃

表3填充液、工作溫度和最小工作靜壓關系表

注：超出以上工作溫度和靜壓關系范圍的應特別指出，可以通過特殊設計來滿足要求。

變送器本體壓力極限

從3.5kPa絕對壓力至額定壓力，保護壓力可大于額定壓力的1.5倍，同時加于變送器兩側。

遠傳法蘭額定壓力

ANSI標準 ：150psi～600psi

DIN標準： PN 1.6MPa～PN 10MPa

單向過載極限

低壓側為變送器本體額定壓力，高壓側為遠傳法蘭額定壓力，可能出現可修正的零點漂移。

重量

單邊遠傳為DN 50/2”約7～10kg，DN 80/3”約8～11kg，DN 4”約9～12kg；

雙邊遠傳為DN 50/2”約10～16.5kg，DN 80/3”約12～18kg，DN 4”約14～21kg。

防爆性能

NEPSI隔爆許可：Ex dⅡC T6

NEPSI本安許可：Ex iaⅡC T4

允許使用溫度為：-40℃～65℃

6.4電源及負載條件

電源電壓為24V

表4電磁兼容性附表

注：（1）A性能等級說明：測試時，在技術規范極限內性能正常。

（2）B性能等級說明：測試時，功能或性能暫時降低或喪失，但能自行恢復，實際運行狀況、存儲及其數據不改變。

7外形尺寸 單位

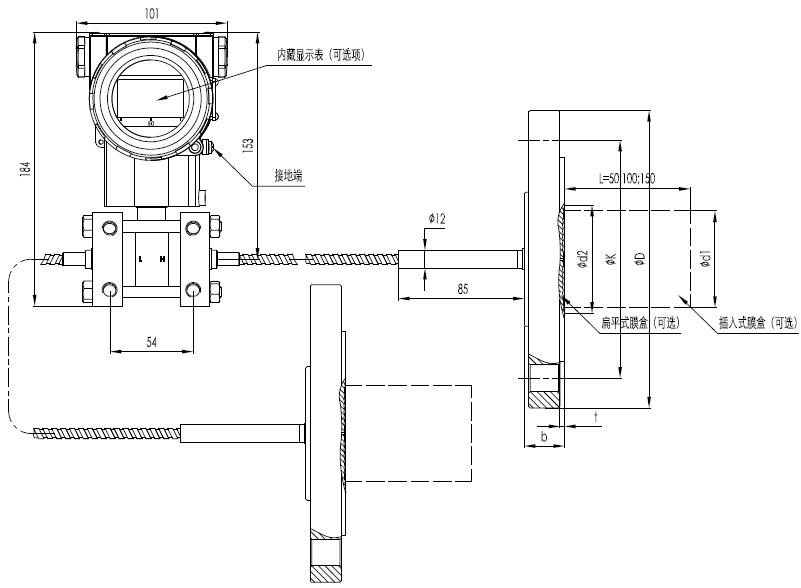

圖1基本型雙邊差壓遠傳密封裝置圖

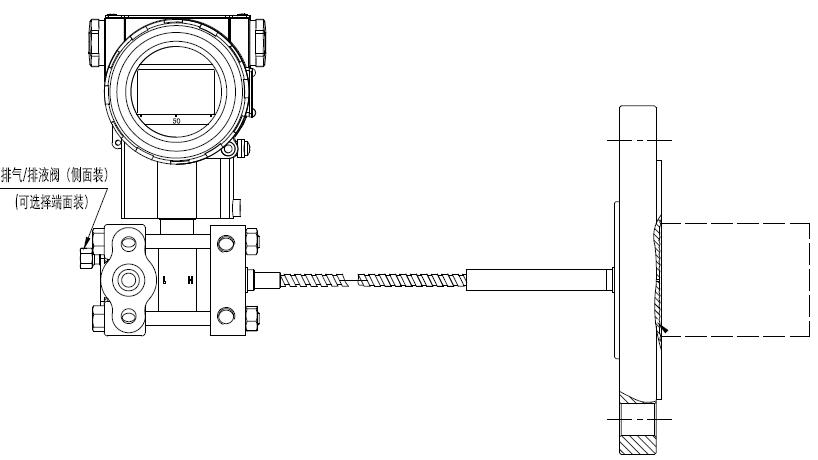

圖2基本型單邊差壓遠傳密封裝置圖

注：（1）單邊基本型差壓遠傳密封裝置可以安裝在變送器本體的高壓側，也可以安裝在變送器的低壓側；

（2）單邊或雙邊基本型差壓遠傳密封裝置的變送器本體安裝方式同BXY6001系列差壓變送器。

表5遠傳法蘭結構尺寸表
